Installation de la caméra EZVIZ C3W

Bien, maintenant que nous connaissons les caractéristiques de la caméra extérieure EZVIZ C3W. Nous allons développer l’installation et la configuration de la caméra avec une première prise en mains.

L’installation de la caméra EZVIZ C3W

Les choses sérieuses commencent, la caméra est bien entendu livré avec un kit de montage qui comprend un patron pour le perçage des trous ainsi que le support et un kit de vis.

Jusqu’ici rien de bien compliqué, le gabarie de perçage nous permet de positionner correctement les trous sur le mur afin de réaliser un perçage parfait. L’installation du support se fait simplement avec le kit de vis fournies.

Camera EZVIZ C3W Presentation 03 1024x768 - Installation de la caméra EZVIZ C3W

Pour le câblage, je vais vous livrer ma petite astuce. Vous avez sûrement remarqué que la caméra EZVIZ C3W peut fonctionner aussi bien en RJ45 qu’en Wifi, très pratique car en Wifi on a seulement le câble d’alimentation à fournir. Mais si comme moi pour des raisons de sécurité ou simplement parce que votre connexion Wifi n’est pas excellente vous souhaitez utiliser un câble RJ45, alors en plus du câble d’alimentation il faut faire passer un câble réseau.

Deux câbles à faire passer, cela peut vite devenir un peut lourd comme opération, sauf si. Si on utilise un kit POE qui nous permet d’utiliser le câble RJ45 pour alimenter la caméra en plus d’y faire transiter les informations. Ce petit kit ne coûte que quelques euros et se trouve facilement. Son utilisation est extrêmement simple en raccordant le kit aux deux extrémités de votre câble réseau. J’ai fait ainsi chez moi et le résultat fonctionne parfaitement bien.

Par la suite, je vous conseille fortement, d’insérer une carte SD dans l’emplacement prévu dans la EZVIZ C3W afin de pouvoir enregistrer tous les événements qui s’y passe.

Utilisation de l’application EZVIZ

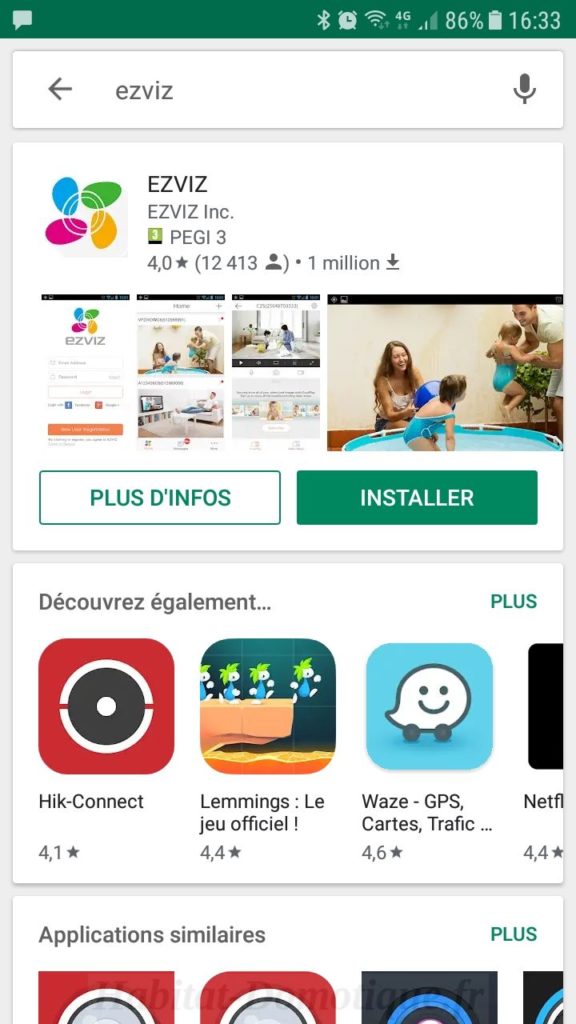

Passons maintenant à l’application nous permettant de visionner en tant réel ce qu’il se passe. Pour cela, on commence par installer l’application EZVIZ disponible gratuitement sur Android et iOS.

On suit les étapes indiquées, la création d’un compte.

On peut maintenant associer notre caméra, pour cela on se munit du QR code présent à l’arrière de la caméra.

Maintenant que c’est fait, on dispose de plusieurs options, comme le partage de la caméra à une connaissance, les notifications d’alarmes, le seuil de déclenchement, l’infrarouge …

Comme on peut le voir, sur l’écran principal de la caméra, on retrouve la possibilité de prendre des clichés, d’enregistrer des séquences, de sonner l’alarme et de dialoguer.

Et avec la carte SD, on peut suivre tous les enregistrement sur la timeline.

Le tout avec Jeedom

Et aussi pourquoi pas associer notre EZVIZ C3W avec Jeedom. Pour cela rien de plus simple, on utilise le plugin “Caméra”.

On vas se créer une nouvelle caméra et on renseigne les informations de connexion comme ci-dessous. Le mot de passe se trouvant sur l’étiquette à côté du QR code.

Pour l’URL du flux, plusieurs choix suivant la version de votre firmware.

rtsp: //#username#:#password#@adresse_ip_camera:554/11
rtsp: //#username#:#password#@adresse_ip_camera/h264_stream

EZVIZ C3W Jeedom 01 - Installation de la caméra EZVIZ C3W

Et nous voici avec une nouvelle tuile sur notre dashboard qui nous permet de récupérer l’image de notre caméra.

EZVIZ C3W Jeedom 02 - Installation de la caméra EZVIZ C3W

Conclusion sur la caméra EZVIZ C3W

En wifi ou en filaire avec ma petite astuce POE, installer la EZVIZ C3W est un jeu d’enfant. Et même dans son utilisation, elle se prête aussi bien aux utilisateurs classique qu’aux geek mordu de domotique. Bref vraiment pas déçu des possibilités et capacités offertes.

9 pensées sur “Installation de la caméra EZVIZ C3W

  • 30/12/2019 à 14:54
    Permalink

    Rectification de l’adresse (mauvais copié/coller)
    Pour l’installation de la caméra EZVIZ C3W avec Jeedom
    le 30 décembre 2019 avec une EZVIZ C3W dernier niveau de firmware pour l’intégration dans le plugin camera c’est l’adresse suivante qui fonctionne:
    rtsp: //#username#:#password#@adresse_ip_camera:554/11
    et pas
    rtsp: //#username#:#password#@adresse_ip_camera/h264_stream

  • 06/01/2020 à 10:59
    Permalink

    Bonjour

    Merci pour ce beau tuto.

    Juste une question ;-( … pour Jeedom, vous choissisez quel caméra dans la liste des modèles ? puisque la EZVIZ n’est pas reprise dans cette liste

    Merci

    Cordialement

  • 06/01/2020 à 13:57
    Permalink

    Bonjour, Je choisi le modèle générique, ce qui me permet de renseigner manuellement tous les champs.

  • 15/02/2020 à 07:29
    Permalink

    Super tuto!
    Pour jeedom est ce que la détection est remonté ou que la vidéo ?

    Merci

  • 15/02/2020 à 21:34
    Permalink

    Merci, il n’y a que la vidéo qui est remontée.

  • 01/08/2020 à 12:47
    Permalink

    Bonjour,
    L’application sur votre site est parfaite. Par contre j’ai un problème EZVIZ me demande de confirmer mon mot de passe de saisir le code dans l’image.
    Je n’arrive pas à trouver cette image?
    Pouvez vous m’aider à trouver l’image.
    Bien cordialement.
    Georges

  • 05/08/2020 à 15:50
    Permalink

    Bonjour, Le code de la caméra se trouve sur la caméra ou dans la documentation sous le QR code.

  • 13/08/2020 à 18:43
    Permalink

    Super tuto, fonctionne aussi avec une C3WN.
    Pour le mot de passe il suffit de flasher le QR code sur la notice (ou sur la caméra) : le MDP y figure.
